Аппарат управления АУГМП

Основные особенности
  • совмещение рукоятки манипулятора и электронного блока
  • подключение непосредственно к электромагнитам коробки передач
  • цифровой интерфейс для интеграции в автоматизированную систему управления

Используется для автоматизированного дистанционного управления гидромеханическими коробками передач погрузчиков, автогрейдеров, тракторов и других транспортных, тяговых и сельскохозяйственных машин.

Выполнен в виде рукоятки-манипулятора и обеспечивает преобразование механического перемещения рукоятки в электрические сигналы управления электромагнитами коробки передач, а также формирование сигналов индикации.

Основные технические данные

Число передач
  • переднего хода
    3
    • заднего хода
      3
      Число выходных сигналов 8
      Максимальный ток каждого выходного сигнала, А
      • постоянный (среднее значение)
        2
        • кратковременный (импульсный)
          5
          Номинальное напряжение питания, В 24
          Рабочий диапазон питающих напряжений, В от 18 до 32
          Максимальная амплитуда одиночных импульсных перенапряжений по цепи питания положительной и отрицательной длительностью до 10 мс, В 160
          Максимальный угол поворота рукоятки от нейтрального положения 30°
          Максимальное усилие на рукоятке, Н, не более 10
          Длина рукоятки управления, мм 84
          Габаритные размеры, мм, не более
          • длина и ширина
            100
            • высота (без ответной части разъема)
              183
              Диапазон температур окружающей среды, °C
              • рабочий
                от минус 40 до +55
                • предельный
                  от минус 60 до 85
                  Допустимые вибрационные нагрузки
                  • в диапазоне частот, Гц
                    от 50 до 250
                    • максимальное ускорение, м/с2
                      50
                      Ударные нагрузки, g, не более 10
                      Степень защиты от внешних воздействующих факторов по ГОСТ 14254-96 IP54
                      Износоустойчивость механизма переключения передач в течение срока службы, переключений, не менее 500000
                      Масса, кг, не более 1,5

                      Габаритные и присоединительные размеры

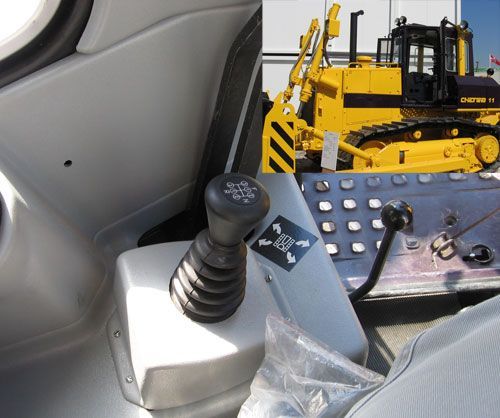

                      Установка аппарата на бульдозере ОАО «Промтрактор»
