Токосъемник ТКА

Основные особенности
  • герметичная конструкция с возможностью изменения количества контактных цепей
  • модификации со встроенными датчиками угла поворота для приборов безопасности и систем защиты
  • исполнение с центральным отверстием для троса педали акселератора, гидрошланга и т.п.
  • дополнительный поводок для поворота токосъемника
  • герметичная конструкция с возможностью изменения количества контактных цепей
  • модификации со встроенными датчиками угла поворота для приборов безопасности и систем защиты
  • исполнение с центральным отверстием для троса педали акселератора, гидрошланга и т.п.
  • дополнительный поводок для поворота токосъемника

Токосъемники серии ТКА (вращающиеся контактные устройства) предназначены для передачи электрических сигналов от неподвижного механизма к вращающемуся.

Наиболее часто используются в качестве крановых токосъемников (ВКУ) для соединения электрических сигналов поворотной крановой установки с электрооборудованием базового шасси.

Токосъемники могут комплектоваться встроенными датчиками угла поворота с цифровым или аналоговым интерфейсом и дискретным выходом.

Встроенный датчик угла поворота имеет дополнительную функцию определения значения температуры окружающей среды.

По отдельному заказу возможна поставка токосъемников серии ТКА с повышенным рабочим напряжением.

Обозначение моделей

    ТКА 3/8 . 1 . A2 . M1 . B0 C
Наименование серии                                             Спецификация заказчика
Количество силовых/сигнальных цепей                                             Дополнительное водило:
В1 — установленно
В2 — не установленно
Максимальная сила тока
силовых/сигнальных цепей:
1 — 30/10

Датчик угла поворота:
А0 — отсутствует
А1 — с цифровым интерфейсом RBus
А2 — аналоговый датчик с выходным сигналом от 0,5 до 4,5 В
A3 — с цифровым интерфейсом RBus и дополнительной
функцией определения значения температуры окружающей среды
                          Способ установки:
М1 — на фланце
М2 — на оси с резьбой М24х2-6g
М3 — на оси с резьбой G3/4″

Основные технические данные

Рабочее напряжение контактной пары, В, не более 33
Рабочий ток контактной пары, А, не более:
  • силовой
    30
    • сигнальной
      10
      Максимальное количество колец, штук 50
      Сечения проводов, мм2:
      • силовых
        2×1,5
        • сигнальных
          0,75
          Переходное сопротивление контактной пары, Ом, не более: 0,03
          Износоустойчивость контактной пары, оборотов, не менее 1 млн.
          Диапазон температур, °C:
          • рабочих
            от минус 40 до +55
            • предельных
              от минус 60 до +65
              Степень защиты от внешних воздействующих факторов по ГОСТ 14254-96 IP65
              Допустимые вибрационные нагрузки, не более
              • максимальное ускорение, м/с2
                50
                • в диапазоне частот, Гц
                  от 50 до 250
                  Допустимые ударные нагрузки, м/с2, не более 100
                  Диапазон измерения угла поворота, град:
                  • датчик с цифровым интерфейсом
                    от 0 до 360
                    • датчик с аналоговым интерфейсом
                      от минус 165 до +165
                      Погрешность измерения, не более
                      • аналоговый, %
                        0,75
                        • цифровой, град.
                          1
                          Габаритные размеры, мм, не более (L — высота токосъемника)
                          • крепление на фланце
                            180 × 180 × L
                            • крепление на оси
                              163 × 140 × L
                              Диапазон измерения температуры от -40° до +20° С
                              Погрешность измерения температуры ±3°
                              Масса (для модификации с 3 силовыми и 8 сигнальными кольцами), кг, не более 2

                              Габаритные и присоединительные размеры токосъемников

                              крепление на оси   крепление на фланце

                              Габаритный чертеж токосъемника с креплением на оси

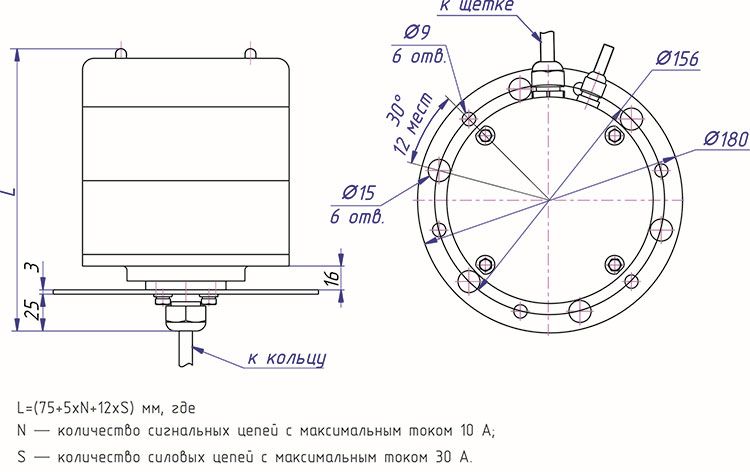

                              Габаритный чертеж токосъемника с креплением на фланце
                              Техническое описание токосъемников ТКА
                              PDF, 300 КБ
