Главстраница / Продукция / Датчики / угла наклона /

Датчики угла наклона ДУГ5

Основные особенности

модификации для измерения углов наклона относительно одной или двух осей
высокая стойкость к воздействию вибраций, ударов и температур
аналоговые и цифровые интерфейсы передачи данных
герметичное исполнение

модификации для измерения углов наклона относительно одной или двух осей
высокая стойкость к воздействию вибраций, ударов и температур
аналоговые и цифровые интерфейсы передачи данных
герметичное исполнение

Предназначены для измерения углов наклона рабочего оборудования строительно-дорожных машин относительно гравитационной вертикали.

Применяются в составе систем защиты и управления для измерения угла наклона стрелы грузоподъемного крана, продольного и поперечного наклона базовой платформы кранов и автолестниц, а также для контроля вертикальности рабочей мачты бурильно-крановых машин и т.п.

Обозначение исполнений

ДУГ

–

Наименование

Спецификация заказчика

Номер серии конструктивного исполнения

Электрическое подключение:

0 — без соединительного разъема
1 — вилка AMP Superseal 1.5 (4 контакта)
2 — вилка FQ (4 контакта)

Модификация:

0 — одноосевой (110°)
1 — две взаимно перпендикулярные оси
2 — одноосевой (360°)

Интерфейс

Для цифрового сигнала:
1 — RBus
2 — CAN

Для токового сигнала:
1 — от 4 до 20 мА
2 — от 0 до 20 мА

Для сигнала по напряжению:
1 — от 0,5 до 4,5 В
2 — от 0 до 5 В

Тип выходного сигнала:

Е — выход по напряжению
T — токовый выход
P — цифровой интерфейс

Основные технические данные

Номинальное напряжение питания	12/24 В
Напряжение питания	от 10 до 32 В
Выходной сигнал
2-P1Х, 0-Р1Х, 1-Р1Х, 0-Р1ХМ,1Р1ХМ	Цифровой RBus
0-Е1Х,1-Е1Х, 0-Е1Х-03, 1-Е1Х-03	от 0,5 до 4,5 В
0-Е3Х, 1-Е3Х	от 0,5 до 9,5 В
Диапазон измерения угла наклона
2-P1Х	360°
0-Р1Х, 1-Р1Х, 0-Р1ХМ,1Р1ХМ, 0-Р1Х, 1-Р1Х	±55°
0-Е1Х-03, 1-Е1Х-03	±15°
0-Е3Х, 1-Е3Х	±55°
Погрешность показаний
2-P1Х, 0-Р1Х, 1-Р1Х, 0-Р1ХМ,1Р1ХМ	±0,5°
0-Е1Х,1-Е1Х, 0-Е1Х-03, 1-Е1Х-03	±33 мВ
0-Е3Х, 1-Е3Х	±70 мВ
Режим работы по ГОСТ Р 52230-2004	Продолжительный S1
Диапазон температур:
рабочих	от минус 40 до +55 °C
предельных	от минус 50 до +65 °C
Допустимые вибрационные нагрузки:
максимальное ускорение	не более50 м/с²
в диапазоне частот	от 50 до 250 Гц
Допустимые ударные нагрузки	100 м/с²
Потребляемая мощность	не более 1,4 Вт

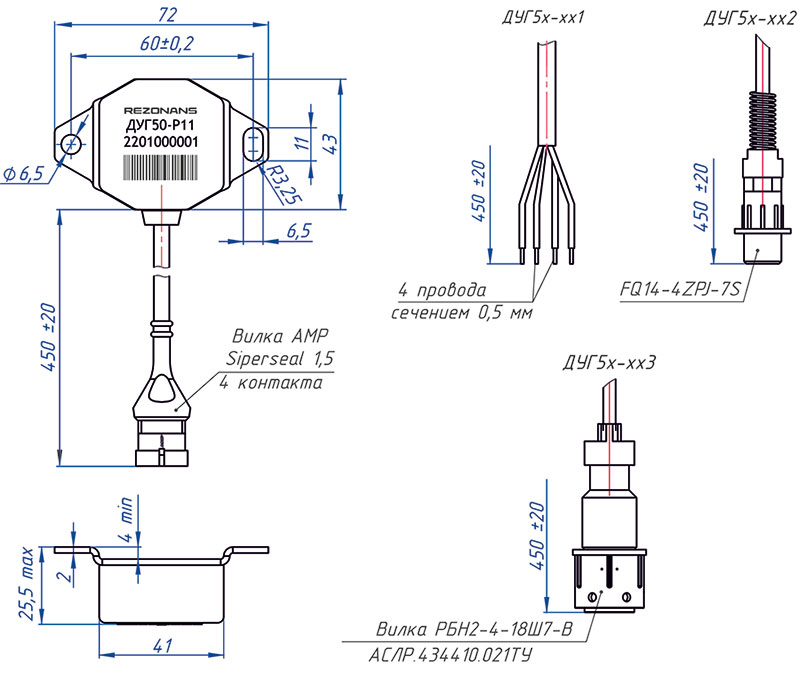

Габаритные и установочные размеры

Техническое описание датчиков угла наклона серии ДУГ50

PDF, 235 KB

Система обозначения моделей

Выпускаемые модели
