Координатор радиосети КРС1.1

Основные особенности
  • работа в качестве координатора или ретранслятора (оконечного устройства)
  • автоматический выбор наименее зашумленного частотного канала
  • простая привязка к координатору ретрансляторов (оконечных устройств)
  • исключение приема пакетов данных других радиосетей
  • высокая надежность передачи данных, благодаря контролю доставки пакетов
  • цифровые интерфейсы RBus и CAN 2.0
  • обновление ПО координатора по радиоканалу и интерфейсу RBus
  • высокая надежность работы и исключение взаимного влияния при развертывании нескольких систем в зоне их взаимной радиовидимости
  • работа в качестве координатора или ретранслятора (оконечного устройства)
  • автоматический выбор наименее зашумленного частотного канала
  • простая привязка к координатору ретрансляторов (оконечных устройств)
  • исключение приема пакетов данных других радиосетей
  • высокая надежность передачи данных, благодаря контролю доставки пакетов
  • цифровые интерфейсы RBus и CAN 2.0
  • обновление ПО координатора по радиоканалу и интерфейсу RBus
  • высокая надежность работы и исключение взаимного влияния при развертывании нескольких систем в зоне их взаимной радиовидимости

Координатор радиосети КРС1.1 предназначен для развертывания сети радиодатчиков и/или пультов радиоуправления на промышленных объектах и механизмах, а также для замены проводных интерфейсов в существующих приборах и системах контроля, защиты и управления в случаях, когда прокладка кабеля между датчиками, пультами и модулями этих приборов и систем затруднена или невозможна.

КРС1.1 может работать в двух режимах: координатора сети и ретранслятора (оконечного устройства). Режим работы задается перемычкой в жгуте подключения блока.

В режиме координатора КРС подключается к системе управления и является точкой сбора информации со всех радиоустройств сети.

В режиме ретранслятора (оконечного устройства) КРС обрабатывает данные с проводных датчиков по прокотолам CAN и RBus и отправляет их на координатор радиосети. Дополнительно в этом режиме, при высоком уровне радиопомех и/или больших расстояниях передачи данных, КРС работает в качестве ретранслятора, передавая данные с других радиоустройств сети, надежная связь которых с координатором сети затруднена.

Пример построения радиосети

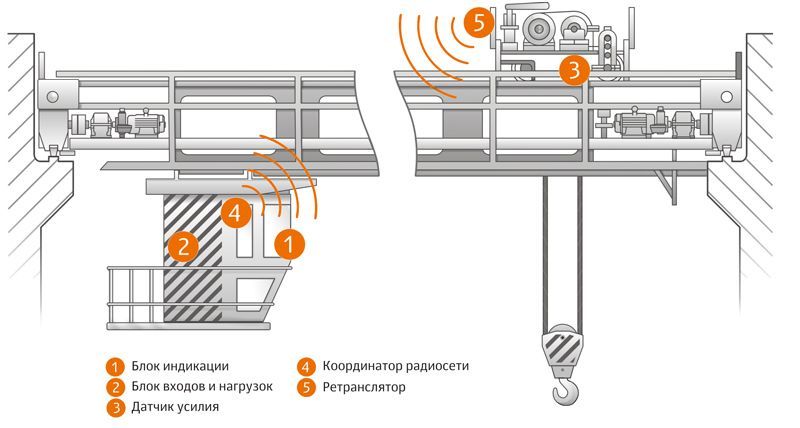

Пример применения в системе защиты кранов мостового типа

Пример построения радиосети

Пример применения в системе защиты кранов мостового типа

Основные технические данные

Частотный диапазон, ГГц от 2,4 до 2,483
Количество частотных каналов 15
Мощность передатчика, мВт до 100
Чувствительность приемника, дБм -95
Дальность связи при прямой видимости, м, не менее:
  • при мощности передатчика 10 мВт
    30
    • при мощности передатчика 100 мВт
      200
      Количество силовых выходов 1
      Максимально допустимый ток нагрузки, А 10
      Проводные интерфейсы связи RBus, CAN 2.0
      Электрическое соединение вилка Ampseal (14 контактов)
      Напряжение питания, В от 8 до 32
      Потребляемая мощность, Вт, не более 1
      Диапазон температур, °С
      • рабочих
        от минус 40 до +65
        • предельных
          от минус 60 до +80
          Степень защиты от внешних воздействующих факторов по ГОСТ 14254-96 IP67
          Допустимые вибрационные нагрузки
          • максимальное ускорение, м/с2, не более
            50
            • в диапазоне частот, Гц, не более
              от 50 до 250
              Допустимые ударные нагрузки, м/с2, не более 100
              Габаритные размеры, мм, не более 130 × 135 × 48,5
              Масса, кг, не более 0,5

              Габаритные и присоединительные размеры

              Техническое описание КРС1
              PDF, 870 KB
